概述
NKR5-ZX 系列中文软起动器正是以先进的微处理器为核心,应用先进的软件设计方法和最新的硬件技术,采用晶闸管相移技术,实现交流异步电动机的软起动、软停车功能,同时具有断相、过压、欠压、过流、过载、三相不平衡、短路等多项保护功能。
该软起动器覆盖7.5-600KW,质量可靠,电磁兼容性(EMC)好,适用于煤矿井下、露天煤矿、冶金矿山、港口码头、选煤厂、发电厂、风机、水泵、输送类及压缩机等大负荷恶劣环境中运输设备软起动/直接起动控制,是星/三角转换,自耦降压,磁控降压等降压启动设备的理想换代,产品的软起动/直接起动的改造和新产品的软起动/直接起动设计。

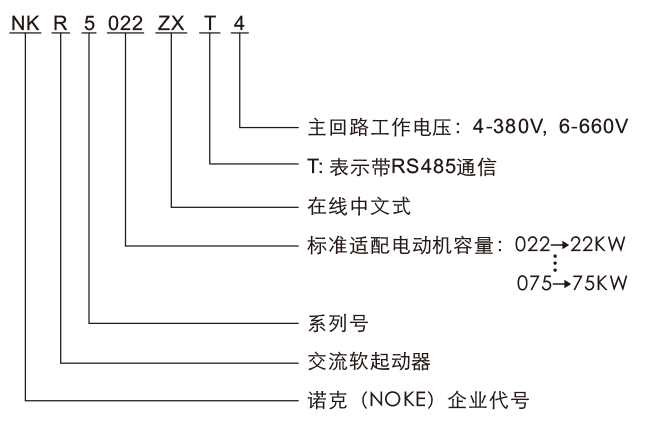

软起动器型号
主电路和接地端子连接
NKR5-ZX 软起动器主电路连接图

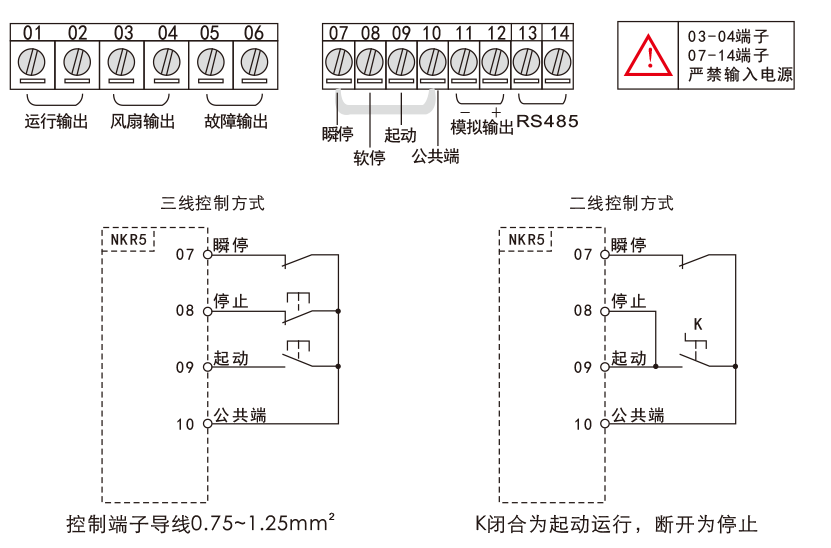

控制端子连接
控制电路端子的功能见下表。按照不同的功能设定,控制端子的功能和连接亦不同。

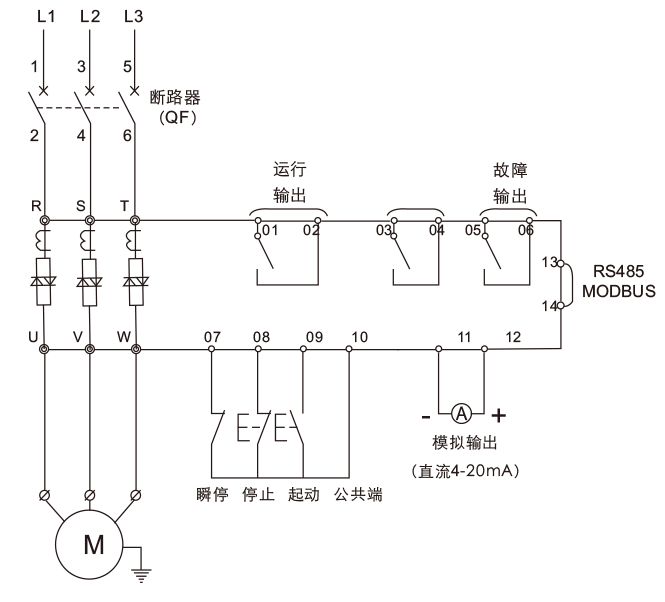

NKR5-ZX 一、二次接线图
控制电路端子
外形尺寸
